ЩРН-24 395х330х120 IP54 щит распределительный навесной (МС.12.54.02)

Описание

Корпус навесного распределительного щита (ЩРН) предназначен для сборки распределительных электрических щитов с использованием модульных аппаратов (крепление на din-рейку) для защиты сетей напряжением 380/220В от токов перегрузки и короткого замыкания. Щит может использоваться на промышленных объектах, в общественных и жилых зданиях.

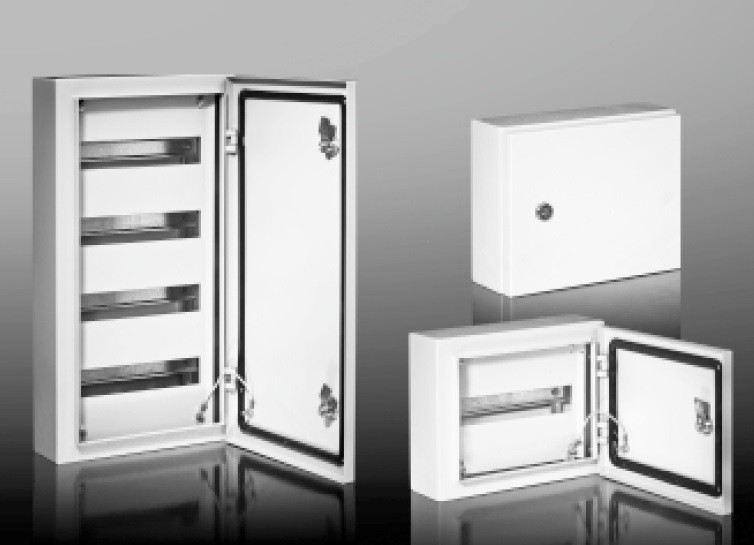

Корпус ЩРН представляет собой сварную конструкцию из металла толщиной 1,2 мм шкафного типа с дверцей. В комплект корпуса входят: din-рейка для установки коммутационной модульной аппаратуры, фальш-панель, защищающая токоведущие элементы от прикосновения. Ввод проводников внутрь корпуса производится снизу через вводные отверстия.

Корпус выпускается в навесном исполнении со степенью защиты IP54.

Модификации корпуса ЩРН IP31 и ЩРВ (встаиваемое исполнение)

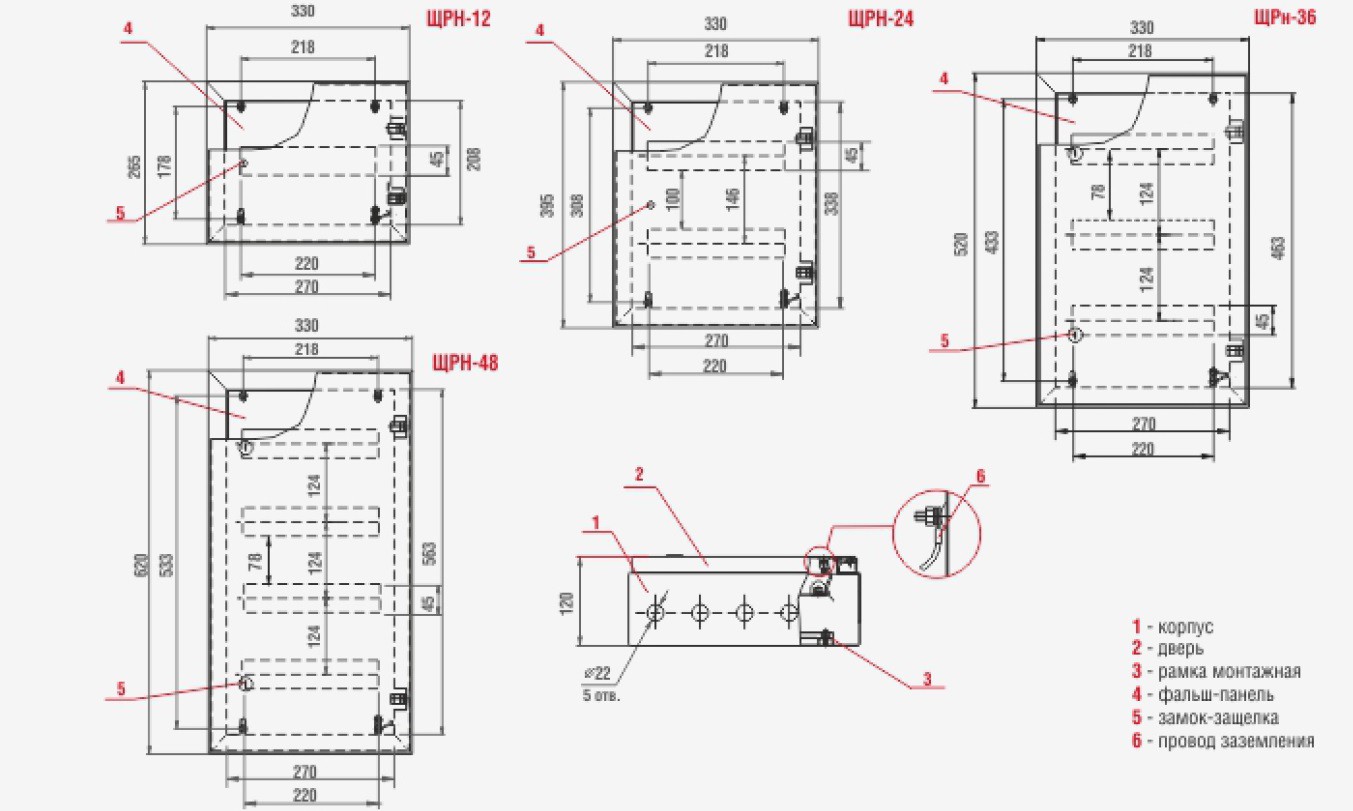

Технические характеристики

Преимущества

• широкий модульный ряд;
• съемные фальш-панель и din-рейка - существенно облегчают монтаж оборудования;
• в конструкции корпуса предусмотрен защитный желоб, предотвращающий попадания воды и грязи внутрь корпуса при открытии двери;
• полиуретановый уплотнитель, нанесенный по контуру двери, надежно защищает установленное внутрь щита электрооборудование от пыли и влаги;
• усиленный замок обеспечивает защиту от несанкционированного доступа к установленным в щите электроаппаратам;
• фальш-панели, обеспечивающая защиту открытых токоведущих частей;
• элементы заземления на внешней двери корпуса;
• высококачественное наружное покрытие (порошковая окраска), цвет RAL 7032.

Базовая комплектация
